Koelwater leidingsysteem kerncentrale

Projectomschrijving

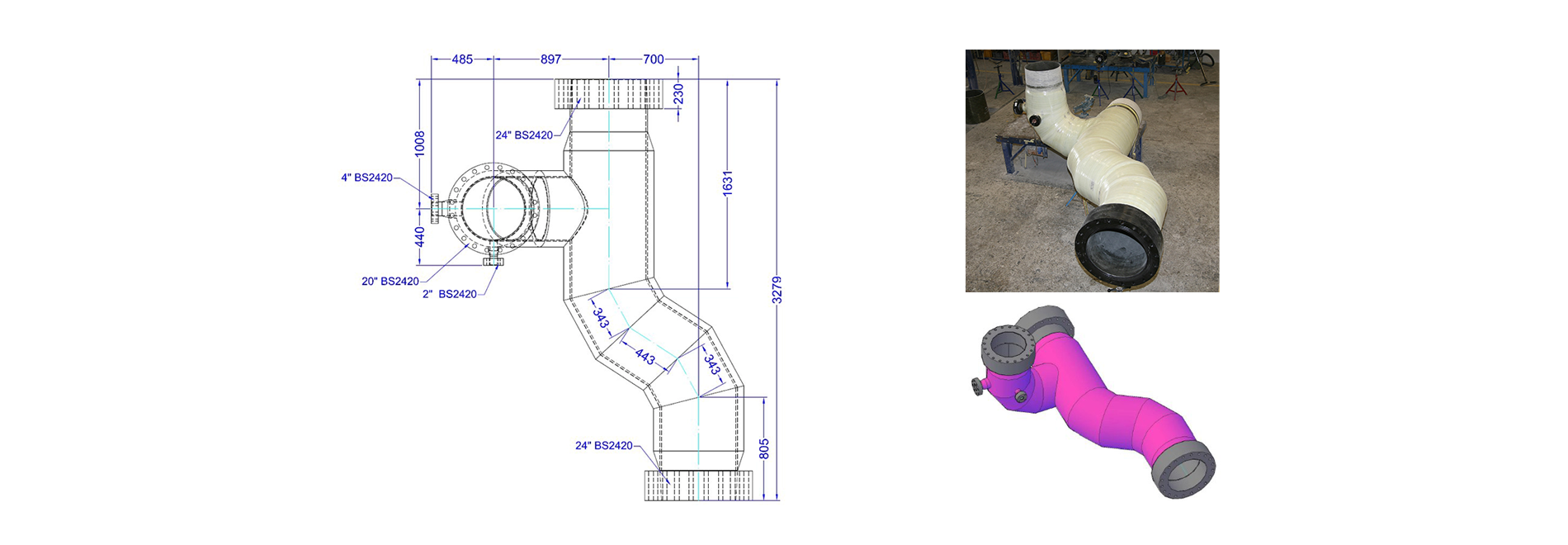

Door de opdrachtgever werd Amerplastics NV aangewezen als de uitvoerder om het nieuwe koelwater leidingsysteem te leveren voor deze kerncentrale. De volledige scope van het project bevatte de kwalificatietests van de Bondstrand-buizen en -fittingen, CAD-detailtekeningen, fabricage in onze werkplaats en assistentie tijdens de installatie door de lokale algemene werktuigbouwkundige aannemer.

Amerplastics realiseerde koelwaterleidingen voor de kerncentrale met behulp van Bondstrand 2425 glasvezelversterkt epoxy (GRE) leidingsysteem. Gecertificeerd volgens ASME Code Case N-155-2 met Taper/Taper lijmverbindingen.

De Bondstrand-buizen worden gebruikt in het derde koelingscircuit van de kerncentrale. Dit circuit voert het water van de rivier naar de kerncentrale en wordt gebruikt om de reactor af te koelen tijdens een onderhoudsstop (elke 18 maanden) of een noodstop. Het systeem is ontworpen door Tractebel Engineers met inachtneming van toegestane spanningen door gewicht, thermische uitzetting, aardbevingsberekeningen, enzovoort. Op basis van de resultaten van deze berekeningen is een minimale wanddikte voor de pijpen vastgesteld.

Leidingsystemen

Service : Koelwater leidingen
Product : Bondstrand 2425
Diameter : 2 inch tot 24 inch (50 – 600 mm)

Operationele condities

Design pressure : 10,5 bar
Operating pressure : 4 bar
Design temperature : 65 degree Celsius
Operating temperature : ambient

Gerealiseerde voordelen

Een corrosie resistent leidingsysteem
Lagere “cost of ownership”
Onderhoudsvrij

Certificering

De gehele toeleveringsketen is gekwalificeerd: de fabrikant, de leverancier van alle componenten, de fabricagemethoden, de fabricageparameters, de assemblagemethoden en -parameters, alsook het test- en inspectiepersoneel.

Volgens de Belgische wet moeten Klasse 3-installaties worden geverifieerd en geïnspecteerd door een door de overheid goedgekeurde officiële instantie. AIB Vinçotte, meer specifiek de afdeling AIA, is erkend als de aangemelde instantie die verantwoordelijk is voor alle inspecties met betrekking tot kwalificatie- en productietests.
